Thông tin cần biết về van cổng tín hiệu

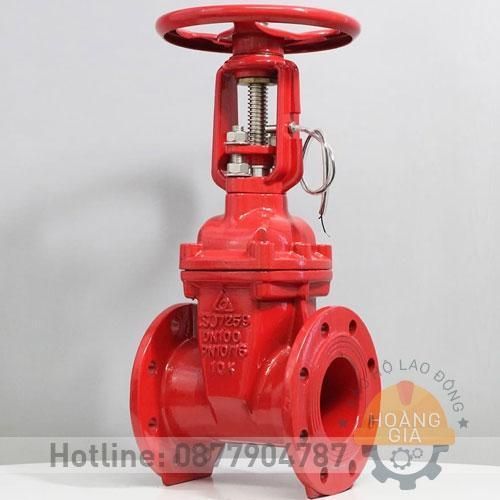

Van cổng tín hiệu là các van cổng dùng để đóng hệ thống nước chữa cháy và van đặc biệt giám sát trạng thái đóng van bằng tín hiệu điện, được sử dụng chủ yếu trong hệ thống phun nước tự động.
Van cổng tín hiệu hay van bướm tín hiệu dùng trong hệ thống đường ống dẫn nước phun tự động trong hệ thống phòng cháy chữa cháy giám sát đường ống cấp nước. Van cổng tín hiệu báo cháy mặt bích thường được sử dụng trong hệ thống đường ống chữa cháy phun nước tự động đến các đường ống cấp nước và điều khiển tới hạn, hệ thống chỉ dẫn mở van từ xa.
Van cổng tín hiệu điều khiển chữa cháy có kích thước: DN50 - DN400 Áp suất danh nghĩa: 1,0 ~ 2,5MPa Nhiệt độ hoạt động: -10 đến 80 độ.
| Tên sản phẩm | Van cổng tín hiệu Shin Yi |
| Kích thước | DN50 (50mm), DN300 (300mm) |
| Tiêu chuẩn thiết kế | BS 5163-1 ISO7259 AWWA C509 BS EN 1074-1 |
| Tiêu chuẩn khoảng cách 2 mặt bích | BS EN 558-1 Table 1 series 3 ISO 5752 Table 1 series 3 ASME B16.10 |
| Kiểu kết nối | Mặt bích |
| Tiêu chuẩn kết nối | BS 4504, DIN 2632, DIN 2633 - JIS B2220 - ASME B16.42 |
| Áp suất làm việc | PN10, PN16, PN25 - 10K, 16K, 20K - 150LB |
| Sơn phủ | Epoxy Resin Powder |
| Tiểu chuẩn sơn | JIS K 5551:2002 (TCVN 9014:2011) |
| Màu sắc | Đỏ |
| Độ dày sơn | 250~300µm |
| Nhiệt độ làm việc | -10ºC đến 80ºC |
| Môi trường làm việc | Hệ Thống PCCC |
Bản vẽ kỹ thuật của van cổng tín hiệu PCCC
Nơi nào sử dụng Van cổng tín hiệu báo cháy?
Van cổng tín hiệu được sử dụng rộng rãi trong các loại đường ống thoát nước và chữa cháy tòa nhà, đặc biệt là hệ thống phòng cháy chữa cháy. Chúng có Hai loại:
Loại 1: Van cổng kiểu thân tăng cho biết điều kiện hoạt động; Thường được lắp đặt xa mặt đất.
Loại 2: Van cổng có chỉ thị mở. Thường được lắp đặt gần mặt đất
